一、系統架構設計與模塊選型

1.硬件選型

①以太網無線模塊（如DTD418M系列）：適用支持以太網協議的PLC，傳輸速率高達300Mbps，支持10公里內可靠傳輸，兼容Profinet、Modbus TCP/IP等協議。

②RS485無線模塊（如DTD434M系列）：適配RS485接口的PLC，傳輸距離可達20公里，支持Modbus RTU、PPI等協議，無需編程即可替代傳統布線。

2.網絡拓?fù)?/span>

①點對點/點對多點組網：主站PLC通過達泰無線模塊連接多個從站PLC或設備。

②混合組網：結合以太網和RS485模塊，靈活覆蓋不同接口類型的設備，如PLC與觸摸屏（HMI）、傳感器等互聯。

二、安裝與配置流程

1.模塊安裝

將DTD418M或DTD434M模塊通過RJ45或RS485接口與PLC連接，并接入電源。模塊采用即插即用設計，無需修改PLC原有程序。

2.參數配置

①通信協議匹配：確保PLC與達泰無線模塊的協議一致（如西門子S7協議或Modbus RTU），設置相同的波特率（如9600bps）、數據位（8位）及校驗方式（無校驗）。

②網絡模式設置：選擇主從模式，主站模塊設置為AP（接入點），從站模塊設置為STA（客戶端），自動完成配對。

三、遠程監控功能實現

1.數據采集與傳輸

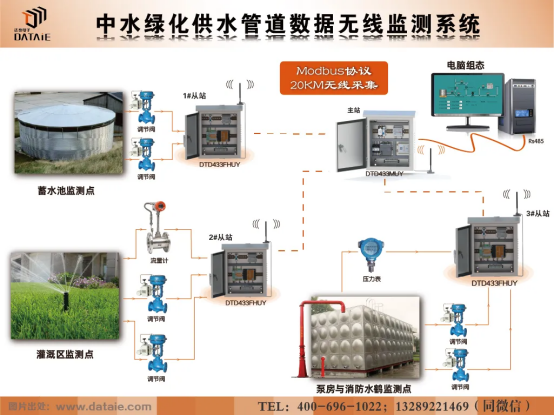

PLC通過無線模塊實時采集傳感器數據（如溫度、壓力）和設備狀態信息，傳輸至上位機或云端。例如，在能源管理系統中，達泰無線通訊裝置將能耗數據遠程發送至上位機，支持實時分析與智能匯總。

2.遠程控制與診斷

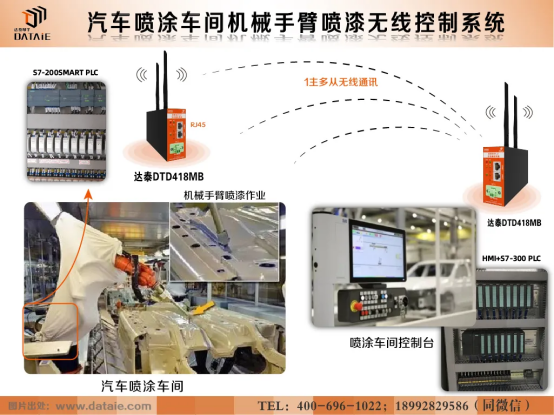

①操作人員可通過組態軟件（如WinCC、MCGS）或移動終端遠程發送控制指令，如設備啟停、參數調整。某噴涂車間案例中，HMI通過DTD418M模塊無線控制機械臂，避免了移動環境下的布線難題。

②支持故障診斷：模塊內置抗干擾濾波單元，可實時監測通信狀態，異常時觸發報警并記錄日志。
